s--- title: Exercício 4 - Mapas de dados geoespaciais via OGC API - Maps

Exercício 4 - Mapas de dados geoespaciais via OGC API - Maps

A OGC API - Maps fornece uma API Web para aceder a quaisquer dados geoespaciais como uma imagem de mapa georreferenciada.

Suporte da pygeoapi

A pygeoapi suporta a especificação da OGC API - Maps, utilizando o MapServer MapScript e uma fachada WMS como backends principais.

Note

Consulte a documentação oficial para mais informações sobre os backends de mapa suportados.

Publicar um conjunto de dados raster

Nesta secção, iremos expor um ficheiro Geopackage disponível na localização workshop/exercises/data/airport.gpkg utilizando o MapServer MapScript. Estes dados podem ser consumidos por vários clientes que são compatíveis com a OGC API - Maps. Uma lista de alguns desses clientes pode ser encontrada aqui. Aqui também podemos passar o estilo no formato .sld, que pode ser gerado no Geoserver, QGIS, etc.

Interagir com a OGC API - Maps via MapScript

Abra o ficheiro de configuração da pygeoapi num editor de texto. Encontre a linha # START - EXERCISE 4 - Maps.

Descomente a secção relacionada com #airports.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
airports:
    type: collection
    title: airports of the world
    description: Point data representing airports around the world with various metadata such as name, Code, etc.
    keywords:
        - airports
        - natural earth
    links:
        - type: text/html
          rel: canonical
          title: information
          href: https://www.naturalearthdata.com/downloads/10m-cultural-vectors/airports/
          hreflang: en-US
    extents:
        spatial:
            bbox: [-180,-90,180,90]
            crs: http://www.opengis.net/def/crs/OGC/1.3/CRS84
        temporal:
            begin:
            end: null  # or empty
    providers:
        - type: map
          name: MapScript
          data: /data/airport.gpkg
          options:
              type: MS_LAYER_POINT
              layer: airport
              style: /data/airport.sld
          format:
              name: png
              mimetype: image/png

Note

Consulte a documentação oficial para mais informações sobre os backends de mapa suportados.

A pygeoapi como um proxy WMS

Pode consultar a secção "A pygeoapi como uma Ponte para Outros Serviços" para aprender a publicar WMS como OGC API - Maps.

Acesso do lado do cliente

QGIS

O QGIS adicionou suporte para APIs que fornecem layers de imagem renderizadas através do seu suporte raster.

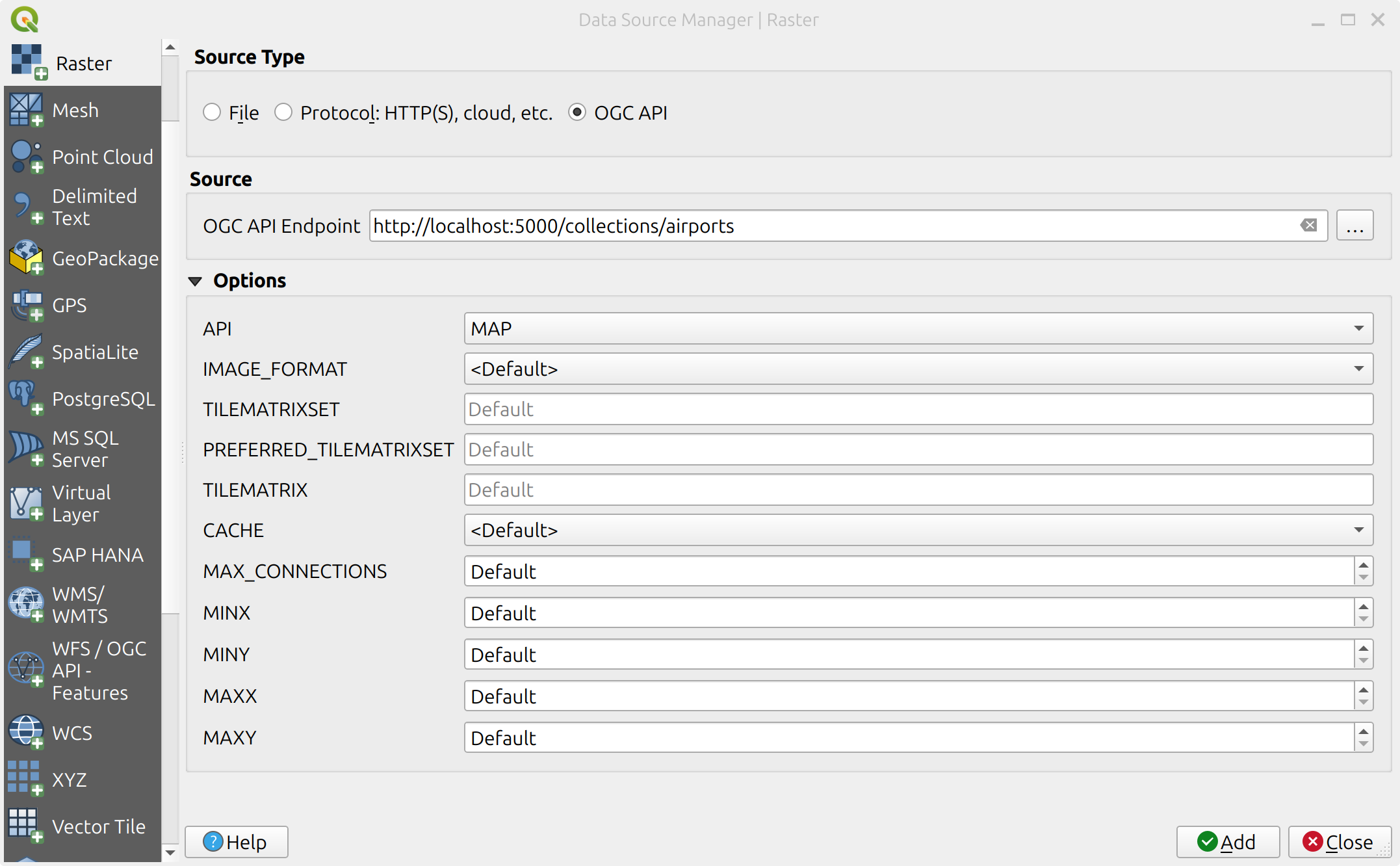

Adicionar camada da OGC API - Maps ao QGIS

  • Instale uma versão recente do QGIS (>3.28).
  • Abra o painel Adicionar camada raster.
  • Selecione OGCAPI para o tipo de Fonte.
  • Adicione o ponto de extremidade local como fonte http://localhost:5000/collections/airports.
  • Selecione PNG como formato de imagem.

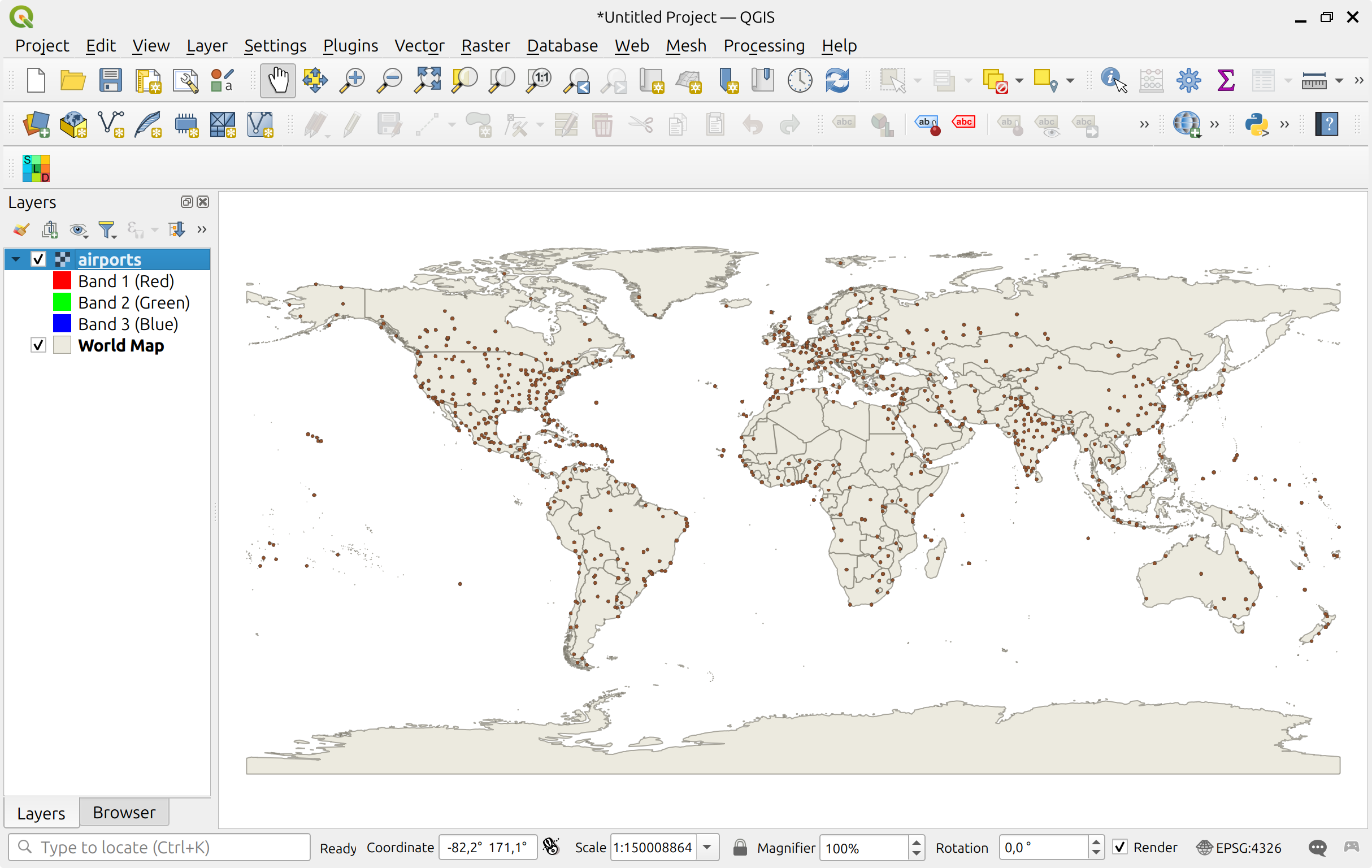

  • Finalmente, adicione a camada ao mapa.

OWSLib

A OWSLib é uma biblioteca Python para interagir com os Serviços Web da OGC e suporta várias OGC APIs, incluindo a OGC API - Maps.

Interagir com a OGC API - Maps via OWSLib

Se não tiver Python instalado, considere executar este exercício num contentor Docker. Consulte o Capítulo de Configuração.

pip3 install owslib


pip3 install owslib

Para executar em Python:

>>> from owslib.ogcapi.maps import Maps
>>> m = Maps('http://localhost:5000')

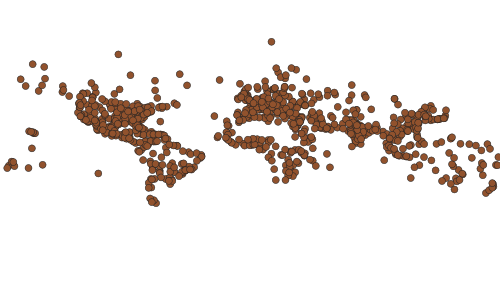

>>> data = m.map('airports', width=1200, height=800, transparent=False)
>>> with open("output.png", "wb") as fh:
...     fh.write(data.getbuffer())


>>> from owslib.ogcapi.maps import Maps
>>> m = Maps('http://localhost:5000')
>>> data = m.map('airports', width=1200, height=800, transparent=False)
>>> with open("output.png", "wb") as fh:
...     fh.write(data.getbuffer())

Note

Consulte a documentação oficial da OWSLib para mais exemplos.

Resumo

Parabéns! Agora é capaz de servir um OGC WMS através da pygeoapi e da OGC API - Maps.
